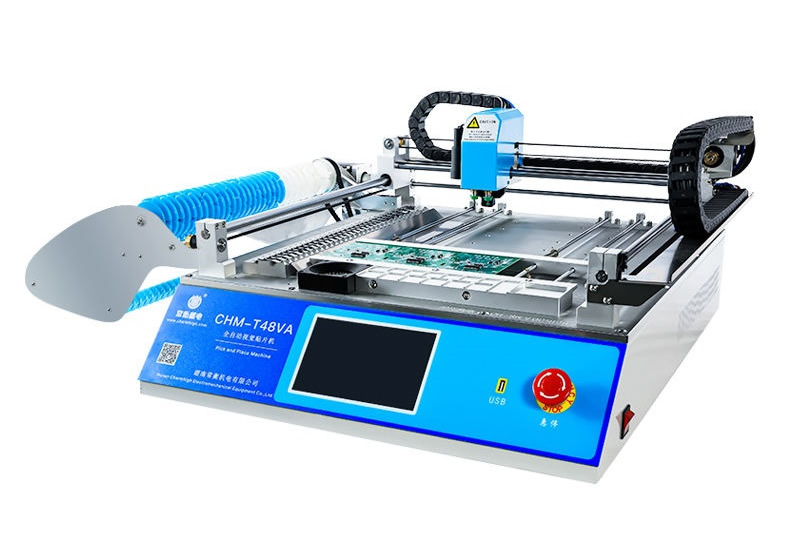

Système Linux intégré CHMT48VA Tabletop SMT Pick and Place Machine
+ Alimentateur de vibration (pour le matériau de tube), Charmhigh chm-t48va Production de petits lots
Introduction:
1Numéro de modèle: CHM-T48VA
2Je ne sais pas.
3. Configuration principale: type de bureau + machine tout-en-un + Deux caméras de vision + système Linux intégré + 2 têtes 29 bandealimentateurs + moteur de commande en boucle fermée avec codeur + écran tactile
4Surface maximale du PCB: 355*355 mm
5- composant: 0402-5050, SOP, QFN, QFP, BGA, etc.
6. Dimension: 960 mm ((L) × 705 mm ((W) × 335 mm ((H), AC220V/110V (50/60Hz)
7Temps de réalisation: 1-3 jours ouvrables
8- Livraison: par DHL express porte à porte, total prend 4-8 jours.
9. Méthode de paiement: virement bancaire (T/T); PayPal; carte de crédit; W/U
10Emballage: boîte en contreplaqué
11Le code HS est 8479.89.62.00 (machine de cueillette)
Définition:
Le CHMT48VA est un bon coût de bonne précision deux têtes de bureau de taille pick and place machine de Charmhigh.Il fonctionne très bien pour les modèles bas de gamme et les modèles basés sur 0402.
CHMT48VA est une vision basée sur le bureau de choisir et placer machine qui utilise système Linux intégré, vous pouvez utiliser cette machinesans ordinateur, c'est la différence par rapport au CHMT36VA.
Il est très fiable avec un modèle économique à faible coût, cette petite machine de plate-forme est livrée avec un système de vision avancée, un contrôle en boucle fermée, 29 piles de matériaux supportent 29 chargeurs à ruban.Haute précision et facile à apprendre.
Il est compatible avec tous les types de composants 0402-5050, SOP, QFN, QFP... très adapté pour les constructeurs de prototypes, les amateurs,Il s'agit d'un projet de recherche et de développement qui a pour objectif d'améliorer la qualité de la production.
Le logiciel compatible avec le CHMT48VA: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence
Tant que le logiciel peut générer les coordonnées XY.
Vidéo de travail sur Youtube:
Pour les appareils de détection de l'échappement, la valeur de l'échappement doit être supérieure ou égale à:
Je suis désolé, mais j'ai besoin de vous.
E-mail: kimi@charmhigh-tech.com Vous pouvez nous envoyer un e-mail
Bienvenue à nous suivreYouTubeJe suis désolée pour vous.
Pour plus d'informations, veuillez nous contacter par e-mail.
Nous vous répondrons la première fois.
Paramètre technique pour | Dimension | L 960 mm*W 705 mm*H 335 mm |
Surface des PCB | 10*10 ~ 355*355 mm | |
Voyage sur l'axe XY | 400*460 mm | |
Plage de déplacement de l'axe Z | 15 mm | |
Choisir et placer la tête | 2 pièces | |
Vitesse de montage | Avec une vision de 3000 à 4000 c/h (Note: cph signifie puce par heure) | |
Précision de travail | ±0,025 mm | |
La pile | 8 mm = 22 piles; 12 mm = 4 piles; 16 mm = 2 piles; | |
Pompes à vide | 2 pièces intégrées (muet) | |
Système de vision | Vue vers le haut et vue vers le bas double caméra | |
Système informatique intérieur | Système Linux à l'intérieur, très stable, pas besoin de PC externe | |
Logiciel pour générer un fichier CSV | Par Protel 99SE, Altium Designer | |
Fichiers de support | Fichier.csv | |
Écran tactile | Écran tactile industriel de 7 ′′ (15,6 cm*9,3 cm) | |
Paquets de soutien | 0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP.... différents types de circuits intégrés (taille maximale 22*22 mm) | |
Voltage | AC 110V/ 220V, 50/60HZ (fournissez la prise pour votre pays) | |
Poids brut | 73 kg (avec emballage en boîte en bois) | |
Service à forfait standard:
Le paquet de nos P&P est un paquet standard en bois d'exportation pour éviter les dommages pendant le transport.
Service de transport:
1Expédition par TNT/DHL/FedEx express porte à porte.
Pour les colis de moins de 200 kg, vous pouvez utiliser TNT, DHL, Fedex ou toute autre compagnie express, c'est un service porte à porte, il faut normalement 5-8 jours pour la livraison.les taxes et les frais ne sont pas inclus dans le prix de l'article ou les frais d'expéditionCes frais sont à la charge de l'acheteur.
2- Expédition par voie aérienne / maritime.
Pour les grandes quantités de plus de 500 kg, vous pouvez utiliser la livraison aérienne ou maritime.
FCA:Nous expédierons les marchandises à l'entrepôt en Chine demandé par l'acheteur, la compagnie aérienne aidera à organiser un vol international pour expédier les marchandises à votre place.
CIF: Cela signifie envoyer des marchandises au port le plus proche des acheteurs par la mer, environ 18 ~ 40 jours de temps de livraison, il n'a pas d'informations de suivi, acheteur doit faire le dédouanement localement et payer la taxe douanière,Vous pourriez utiliser un agent pour faire toutes les choses locales et livrer les marchandises à votre place.
Les prix: Cela signifie que vous pouvez organiser la compagnie de transport, nous expédierons les marchandises au port maritime en Chine selon votre notification, et nous ferons toutes les choses locales en Chine.,les autres frais sont à la charge de l'acheteur.
3- Envoyé en Russie.
Nous enverrons les marchandises par avion, l'acheteur n'a pas besoin de payer de taxes, d'abord nous expédierons les marchandises à Moscou, l'expéditeur fera tout le dédouanement, l'expéditeur paiera les taxes à l'avance.Après l'arrivée des marchandises à MoscouLes marchandises sont livrées à votre domicile, donc les acheteurs n'ont pas à s'inquiéter des taxes.
Le temps de livraison est d'environ 18 ~ 35 jours ouvrables! il a un numéro de suivi détaillé et des informations de suivi.
Site Web de suivi: https://www.17track.net/ru
4Prenez directement de notre usine.
Vous pouvez utiliser votre propre agent d'expédition ou votre compte DHL/TNT/Fedex. Vous pouvez organiser leur prise en charge directement de notre usine.
Ou si vous avez un transitaire en Chine, nous pouvons expédier les marchandises à votre transitaire directement. Nous vous enverrons tous les détails d'emballage à l'avance.
