Ce lien représente le prix unitaire du CHM-551 sans frais de port.Prix EXW: CHM-551: 7800 $
Veuillez nous contacter par e-mail pour les détails d'expédition, notre e-mail: sales@charmhigh-tech.com
Modèle mis à jour Genius petitLe CHM-551La machine à cueillir et à placer SMD.Haute précisionvis à billeTransporteur de PCB automatique, 50 chargeurs 4 têtes SMT robot de place et de choix
CHM-551 SMT pick and place machine (avecChangement automatique de la buse) pour la production par lots SMT.0201Il est soutenu.Support au test CPK.Solution économique pour l'assemblage SMT.
Modèle mis à jour par Charmhigh, haute précision, haute configuration.Économiser de la place, très bon pour la production de petits lots avec une grande stabilité.
Introduction:
Le CHM-551 est une machine automatique SMT à grande vitesse à haute précision à usage général à quatre têtes, dotée d'un mécanisme de configuration haut de gamme et d'excellentes performances, et son prix est abordable.Il est utilisé pour la vérification de la R&D et la production SMT de petite et moyenne taille, et peut rapidement récupérer le coût de l'investissement.
Caractéristiques de la machine
1. Soutenir le test CPK

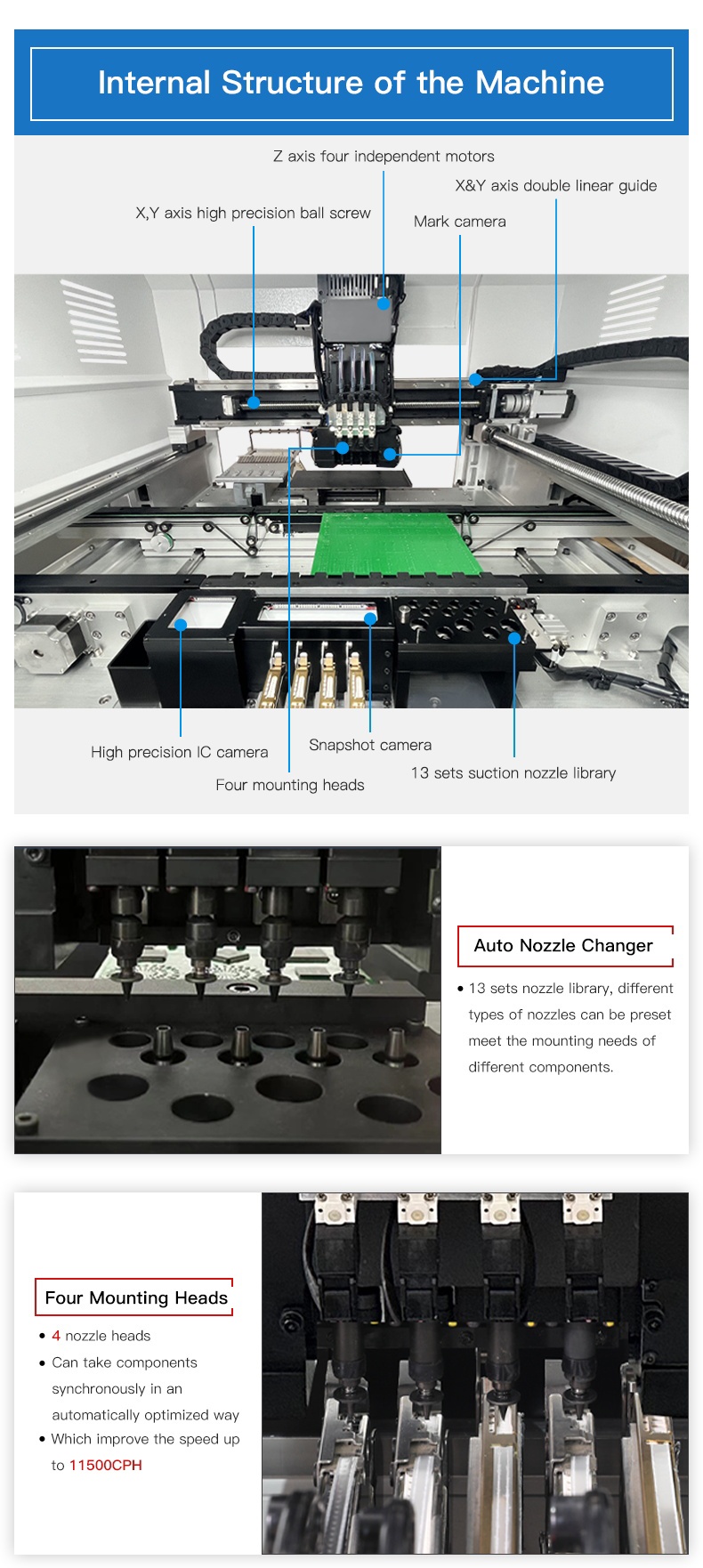

2. Changement automatique de la buse (13 ensembles de bibliothèque de buse)
3. Compensation thermique
4. Transporteur automatique
5. Vitesse optimale: 11500 cph IPC9850: 8850 cph
6. Je vous en prie.
Pour plus de caractéristiques de la machine, veuillez consulter notre gestionnaire de compte par e-mail: kimi@charmhigh-tech.com
| Les spécifications du CHM-551 | |
| Les dimensions | Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. |
| Le poids | 310 kg |
| Énergie | AC220V (50Hz,phase unique) 1,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | pompe à vide |
| Quantité de tête de montage | 4 têtes |
| Vitesse de montage | 11500CPH (optimale)IPC9850: 8850 cph |
| Une précision croissante | (XY) ± 0,05 mm; CPK≥1.0 |
| Hauteur du composant | 12 mm |
| Type de composant | 0201Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Épaisseur des PCB | 00,6 mm à 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Changement de buse | Changement automatique de la buse (bibliothèque de 13 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement | axes X et Y entraînés par des servomotors; l'adoption d'une accélération et d'une décélération flexibles en courbe S |
| Système de transmission | Boulonnage à bille + guide linéaire |
| Système d'apport | 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm (convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision | une caméra à capture instantanée x4 (taille du composant applicable: 14 mm × 14 mm); IC camerax1 (taille du composant applicable:36 mm × 36 mm); Marque camérax2 |
Les points forts:
1. échange automatique de buse, vous n'avez pas besoin de changer la buse manuellement, très pratique!
2Système de caméra de vision forte, caméras mises à jour avec une précision plus élevée, IC placecd plus précis, et composant min 0201.
3Avec le convoyeur automatique de PCB, construit une petite ligne de production SMT, libérez vos mains!
4Une configuration élevée avec un logiciel intelligent, une durée de vie plus longue, Charmhigh fournit une pièce mécanique plus solide.
Travailler avec les chargeurs Yamaha standard universels (acheter séparément):
Option:
1. alimentateur électrique 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm
2. alimentateur pneumatique 8x4 mm / 12 mm / 16 mm / 24 mm / 32 mm / 44 mm
3- Alimentation par vibration
| Nom de l'article | Quantité | Nom de l'article | Quantité |
| Machines de cueillette et de pose | 1 | Une pince | 1 |
| Des nozzles | 8 | Appareil de fermeture à hexagone interne | 1 |
| Boîte à outils | 1 | Huile de lubrification | 1 |
| Carte de garantie | 1 | Filtreur | 4 |
| Manuel de l'utilisateur | 1 | Connecteur rapide | 1 |
| Rapport d'essai | 1 | Le pad de la souris | 1 |
| Le pinceau | 1 | Le câble d'alimentation | 1 |
Veuillez noter:
La machine de prise et de placement SMT CHM-551 n'a besoin que de connecter une source d'air externe qui est préparée par vous-même, et les alimentateurs Yamaha doivent être achetés séparément.La machine a passé le contrôle qualité avant de partir..Nous fournissons un service après-vente en temps opportun, chaque machine est testée à 100% avant d'être expédiée.Veuillez l'acheter en toute confiance.Service et garantie:La machine complète a une période de garantie de 1 an à compter du moment de l'achat et un service à vie. Nous fournissons toujours des pièces de rechange de machines, une fourniture directe fiable par l'usine.Nous fournissons un service de support en ligne et de conseils techniquesChaque machine est testée à 100% avant expédition.Assistance technique et contact:Il est également possible de télécharger des vidéos sur les réseaux sociaux.- Je ne sais pas.: tim@charmhigh-tech.com Bienvenue à nous suivre surYouTube: www.youtube.com/kimiLiuCharmhighSi vous souhaitez voir plus d'informations et de vidéos, veuillez nous contacter par e-mail.Nous vous répondrons dès que possible.Charmhigh SMT, fourniture d'usine, livraison rapide. Charmhigh, première marque Chiense.
| Les spécifications du CHM-551 | |
| Les dimensions | Le nombre d'étoiles est calculé en fonction du nombre d'étoiles. |
| Le poids | 190 kg |
| Énergie | AC220V (50Hz,phase unique) 1,5 kW |
| Alimentation en air | 0Pour les appareils de traitement des gaz |
| Génération de vide | pompe à vide |
| Quantité de tête de montage | 4 têtes |
| Vitesse de montage | 11500CPH (optimale) IPC9850: 8850 cph |
| Une précision croissante | (XY) ± 0,06 mm; CPK≥1.0 |
| Hauteur du composant | 12 mm |
| Type de composant | 0201Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. (résistant/condensateur/diode/triode/LED/IC, etc.) |
| Épaisseur des PCB | 00,6 mm à 3,5 mm |
| Taille du PCB | Les caractéristiques de l'appareil doivent être les suivantes: Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Changement de buse | Changement automatique de la buse (bibliothèque de 13 trous) |
| Système de contrôle | Ordinateur industriel intégré (Windows) équipé d'un moniteur, d'un clavier et d'une souris |
| Système d'entraînement | axes X et Y entraînés par des servomotors; l'adoption d'une accélération et d'une décélération flexibles en courbe S |
| Système de transmission | Boulonnage à bille + guide linéaire |
| Système d'apport | 50 piles d'alimentation pneumatique/électrique standard Yamaha de 8 mm (convient également pour le plateau IC et l'alimentateur à bâton) |
| Système de vision | une caméra à capture instantanée x4 (taille du composant applicable: 14 mm × 14 mm); IC camerax1 (taille du composant applicable:25 mm × 25 mm); Marque camérax2 |
Service à forfait standard:
Le paquet de nos P&P est un paquet standard en bois d'exportation pour éviter les dommages pendant le transport.
Service de transport:
1Expédition par TNT/DHL/FedEx express porte à porte.
Pour les colis de moins de 200 kg, vous pouvez utiliser TNT, DHL, Fedex ou toute autre compagnie express, c'est un service porte à porte, il faut normalement 5-8 jours pour la livraison.les taxes et les frais ne sont pas inclus dans le prix de l'article ou les frais d'expéditionCes frais sont à la charge de l'acheteur.
2- Expédition par voie aérienne / maritime.
Pour les grandes quantités de plus de 500 kg, vous pouvez utiliser la livraison aérienne ou maritime.
FCA:Nous expédierons les marchandises à l'entrepôt en Chine demandé par l'acheteur, la compagnie aérienne aidera à organiser un vol international pour expédier les marchandises à votre place.
CIF: Cela signifie envoyer des marchandises au port le plus proche des acheteurs par la mer, environ 18 ~ 40 jours de temps de livraison, il n'a pas d'informations de suivi, acheteur doit faire le dédouanement localement et payer la taxe douanière,Vous pourriez utiliser un agent pour faire toutes les choses locales et livrer les marchandises à votre place.
Les prix: Cela signifie que vous pouvez organiser la compagnie de transport, nous expédierons les marchandises au port maritime en Chine selon votre notification, et nous ferons toutes les choses locales en Chine.,les autres frais sont à la charge de l'acheteur.
3- Envoyé en Russie.
Nous enverrons les marchandises par avion, l'acheteur n'a pas besoin de payer de taxes, d'abord nous expédierons les marchandises à Moscou, l'expéditeur fera tout le dédouanement, l'expéditeur paiera les taxes à l'avance.Après l'arrivée des marchandises à MoscouLes marchandises sont livrées à votre domicile, donc les acheteurs n'ont pas à s'inquiéter des taxes.
Le temps de livraison est d'environ 18 ~ 35 jours ouvrables! il a un numéro de suivi détaillé et des informations de suivi.
Site Web de suivi: https://www.17track.net/ru
4Prenez directement de notre usine.
Vous pouvez utiliser votre propre agent d'expédition ou votre compte DHL/TNT/Fedex. Vous pouvez organiser leur prise en charge directement de notre usine.
Ou si vous avez un transitaire en Chine, nous pouvons expédier les marchandises à votre transitaire directement. Nous vous enverrons tous les détails d'emballage à l'avance.
